磁场测量与设备验证指南：高斯计、探头方向、测点、温度和维护记录

PRODUCT SYSTEM GUIDE · 产品体系指南

高斯值是指定时间、位置和方向上的磁感应强度读数，不是整台磁选设备的去除率。相同磁棒使用不同探头、在极点和极间不同位置、隔着外管或空气间隙测量，数值都可能不同。高斯计的正确价值，是建立可重复的验收与维护基线：同一仪表或可追溯仪表、同一探头、同一方向、同一测点和相近温度下，比较设备随时间是否发生异常变化。

适用对象磁棒、磁板、永磁体、滚筒、悬挂磁体及电磁设备的表面或间隙场检查。

主要目标记录制造验收、安装复核和维护巡检基线，发现局部退磁、损伤或测量异常。

主要变量探头类型、方向、测点、距离、曲面贴合、温度、量程、校准和操作者手法。

一、这类设备解决什么问题

数字高斯计通常使用霍尔探头感知磁场。横向探头与轴向探头对磁场方向的响应不同，探头有效感应区域也不一定在最外端。测量前应确认仪表单位、直流或交流模式、量程、调零和探头方向，避免把操作差异当作磁体差异。

对圆柱磁棒，探头在曲面上稍微转动就可能改变有效方向；对磁板，极点、极间和边缘的场分布不同；对滚筒和电磁工作腔，还涉及间隙和机械位置。因此验收文件要提供测点图，而不是只写一个最大读数。

二、工作原理与工艺位置

霍尔元件在垂直于敏感面的磁场作用下产生电压，仪表根据探头标定数据换算为高斯或特斯拉。探头测得的是局部磁感应强度，结果与探头敏感方向和所处位置密切相关。零点漂移、外部磁场、温度和探头损伤也会影响读数。

磁选设备的处理效果还取决于磁场梯度、工作距离、物料速度、料层、颗粒磁性和清理状态。高斯计能够告诉我们局部磁场是否符合约定或是否相对基线变化，却不能单独证明某种物料一定达到固定去除率。效果评价应与拉力、捕集物、样料试验或产品检测结合。

仪表与探头确认
调零并定位测点
同方向重复读数
记录温度、位置与结果

阅读提示：1 T 等于 10,000 G。单位换算简单，但表面场、工作距离场、间隙场和背景场的物理位置不同，不能只换算单位后直接比较。

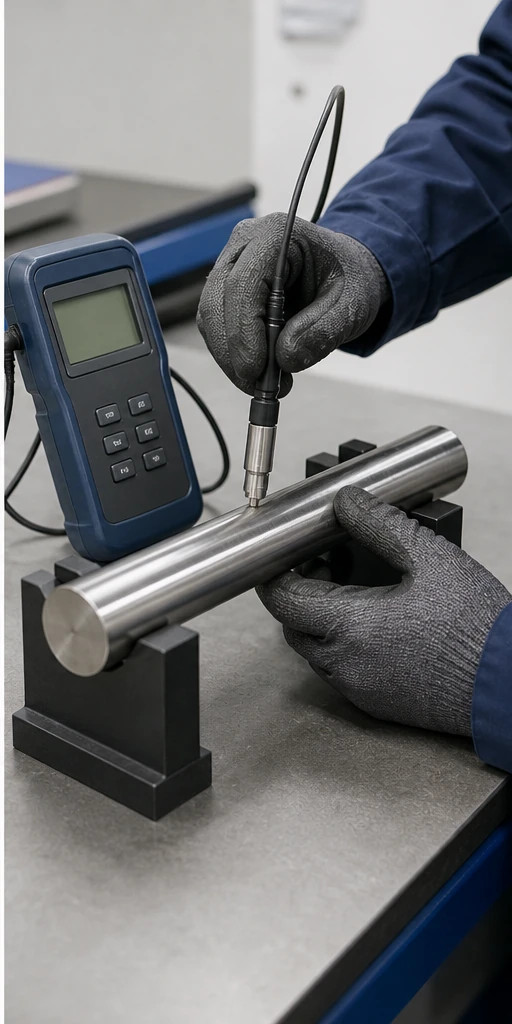

技术人员使用高斯计和霍尔探头测量磁棒固定测点的示意 — 原创检测示意：探头在固定方向接触标记测点。仪表外观和读数仅作场景说明，不代表具体产品参数。

三、代表性应用工况

磁棒制造与验收

按长度方向设定多个测点，在相同曲面方向重复测量，发现局部弱区、装配异常或外管损伤。

磁板和格栅巡检

用测点图记录极面和代表位置，并结合清理后的外观、磨损和捕集物变化判断。

滚筒与悬挂磁体

按设备文件在规定距离或工作位置测量，避免用最靠近磁极的最大值代替额定悬挂高度下的场强。

电磁设备运行记录

在规定励磁电流、温度和冷却状态下测量或读取系统参数，比较温升前后及周期变化。

四、选型前需要确认的参数

参数	为什么重要	建议提供的信息
测量对象	决定量程、探头方向和机械夹具	磁棒、磁板、间隙、工作腔或漏磁
场的类型	直流永磁场和交流场需要不同模式	DC、AC、脉冲或扫描需求
量程与分辨率	高场测量和微小变化监测要求不同	预计最大场强和需要识别的变化
探头形式	影响曲面、狭小间隙和方向响应	横向、轴向、厚度、有效区域
校准与追溯	决定数据是否可用于正式验收	校准周期、证书和内部核查方法
记录方式	决定跨时间和操作者能否比较	测点图、温度、重复次数、仪表编号

方案边界：便携式高斯计只能测量探头所在位置的磁感应强度。没有测点、方向、距离和温度条件的单个数字，不应作为不同结构设备的直接排名，也不能替代物料效果试验。

五、环境、材料与结构要求

测量台附近应减少移动钢件、强磁体和大电流设备干扰，探头线缆避免拉扯、折弯和夹伤。
强磁体可能吸引工具并夹伤手指，测量较大磁组件时使用非磁性定位夹具并保持安全距离。
探头温度范围、仪表防护和环境湿度应符合说明书，冷热设备测量要记录温度并等待条件稳定。
具有植入式医疗器械的人员不应进入强磁区域；电子设备、磁卡和机械表也应远离。

六、安装、清理与运行检查

检查仪表、探头和线缆外观，确认校准状态、单位、模式和量程，然后在远离磁体处调零。
按照测点图放置探头，保持敏感方向一致，不用手指随意转动探头寻找最大值替代规定读数。
每个测点至少重复测量并观察稳定性，异常值应重新定位，而不是直接删除。
记录仪表与探头编号、日期、温度、设备状态、测点、方向、距离和读数。
测量后清洁探头并放入保护盒；定期用参考磁体或内部核查方法检查系统状态。

七、常见误区

只记录最高值可以吗？

不建议。最高值容易受寻找方式影响，也不能反映长度方向、工作面或整个设备的均匀性。

两台高斯计读数不同，哪台一定错？

先核对探头类型、校准、方向、测点、单位和温度。条件不一致时，差异未必来自仪表故障。

高斯值没有下降，设备效果就一定没变化吗？

不一定。积料、外管磨损、料层、给料和清理状态变化都可能影响实际效果，仍需结合工艺数据。

八、怎样验证方案是否合适

建立测量程序时，先选择能够代表结构与风险的测点，再通过重复性试验确认不同操作者能否得到接近结果。对正式验收，还应约定仪表校准和允许偏差。

制作带尺寸或照片的测点图，明确探头方向、接触方式和工作距离。
同一操作者重复测量，再由另一操作者复测，评价方法重复性。
使用同一参考磁体或核查件确认仪表在日常巡检中的稳定性。
把高斯记录与拉力、捕集物、清理周期、样料检测或产品质量数据关联。
发现趋势性变化时检查温度、机械损伤、磁体位置和测量系统，再决定维修或复验。

九、结论

可靠的磁场数据来自受控的测量方法，而不是仪表屏幕上最大的数字。固定探头、测点、方向、距离、温度和记录格式，可以让高斯计成为制造验收和预防性维护工具；结合带料试验与质量检测，才能评价整台设备。

下一步：提供要测量的设备结构、目标测点、预计场强、工作距离、温度和验收用途，我们可以协助整理测点表和维护记录格式。
