磁板与自由落料管道除铁指南：工作距离、折流、冲击磨损与自动卸铁

PRODUCT SYSTEM GUIDE · 产品体系指南

一、这类设备解决什么问题

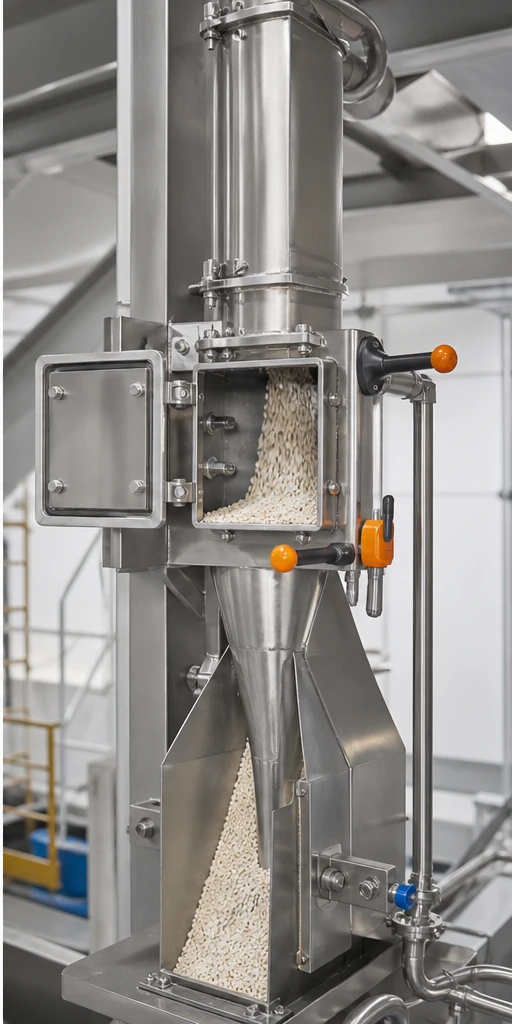

强磁板可安装在溜槽、料仓出口或输送带上方和侧面，适合捕集靠近工作面的铁磁性杂质。磁板式管道除铁器把磁板封装在通道一侧或两侧，通过快开门检查和清理。驼峰式设备采用错位磁板和折流通道，让物料改变方向并冲向或贴近磁板表面。

永磁筒使用锥形或子弹头磁芯形成环形流道，适合粮食、饲料和颗粒的重力落料。自动清理磁板或管道自卸式结构则通过移动磁系、刮除或切换通道周期排铁。不同结构的目标相同，都是让杂质接近工作面，但它们对落差、粒径和允许阻力的适应性不同。

二、工作原理与工艺位置

磁板表面的磁场随距离增加快速减弱，因此设备设计必须控制物料最远点到工作面的距离。磁板式通道通过限制截面或双侧布置缩短距离，驼峰式通道通过改向使物料靠近磁板，永磁筒则把物料分散到磁芯周围的环形间隙。

物料撞击磁板能增加接触机会，但也可能造成粉化、反弹和磨损。对硬质矿物和玻璃颗粒，应通过耐磨衬板、可更换导流件或降低冲击角度保护壳体。对易结块粉体，应避免急剧收缩和死角，并验证停机后是否能完全排空。

1. 上游稳定落料
2. 导流或折流改向
3. 磁板工作面捕集
4. 非磁物料与捕集物分开排出

三、代表性应用工况

四、选型前需要确认的参数

五、环境、材料与结构要求

• 硬质矿物、玻璃和砂石工况应设置耐磨衬板、可更换导流件，并检查螺栓和焊缝不进入产品区。
• 食品或精细化工工况要避免水平积料面、难清洁铰链和盲角，确认接触材质与表面处理。
• 粉尘环境中的快开门必须可靠锁定；打开前应断料并等待残余物料落完，避免冲料伤人。
• 自动卸铁设备要确认气源、电源、阀门、传感器和排铁箱的防护等级及检修空间。

六、安装、清理与运行检查

• 检查磁板门、锁扣、密封和导流件是否安装到位，确认非磁性紧固件不会影响开关。
• 带料观察入口分布、折流点、反弹和出口是否均匀，发现偏流时先处理上游给料。
• 根据捕集量清理磁板，防止铁屑堆积形成磁桥后被后续物料冲走。
• 定期检查磨损最严重的位置，记录板厚、衬层和导流件变化，达到限值前更换。
• 自动设备验证断料、卸铁、复位和门体互锁，排铁箱应与产品出口明确隔离。

七、常见误区

八、怎样验证方案是否合适

这类设备应通过空载结构检查、带料流态观察和捕集物分析共同验证。对于磨蚀性物料，还要把一段运行后的磨损检查纳入验收或维护计划。

• 确认物料轨迹覆盖磁板工作区，没有明显直通、偏流或长期积料。
• 记录工作距离、料层、流量和磁板固定测点，避免只记录表面最大值。
• 检查捕集物在工作面上的分布，判断磁板位置和导流是否合理。
• 试运行后检查冲击点、衬板、焊缝、门体密封和出口磨损。
• 验证清理人员能够在安全姿势下完成断料、开门、卸铁和复位。

九、结论

磁板与自由落料设备的价值来自通道设计，而不是孤立的一块磁体。把物料轨迹、工作距离、冲击磨损和清理动作同时设计，才能在不过度限制产能的条件下获得稳定的捕集机会。
